Герметизирующие втулки и герметизирующие вставки

В российской строительной практике Гермовтулки и Гермовставки нашли самое широкое применение благодаря тому, что совпадают со всеми размерами стальных и пластмассовых труб отечественного и импортного производства.

Гермовтулка представляет конструкцию, состоящую из двух фланцев со стяжками, между которыми помещен эластомер.

Гермовтулка вставляется в межтрубный зазор.

При затягивании гаек стяжек, фланцы сжимают эластомер, который расширяется и надежно герметизирует ввод.

Стяжки не прокручиваются благодаря самофиксирующемуся квадратному основанию.

Герметизирующий сальник Компакт РФ-стандарт

Гермовтулки применяются там, где ввод уже смонтирован, разобрать и выровнять трубы невозможно.

Гермовтулки имеют геометрию тел вращения, а Гермовставки - форму прямоугольников с одним или множеством отверстий одинакового или различного диаметра.

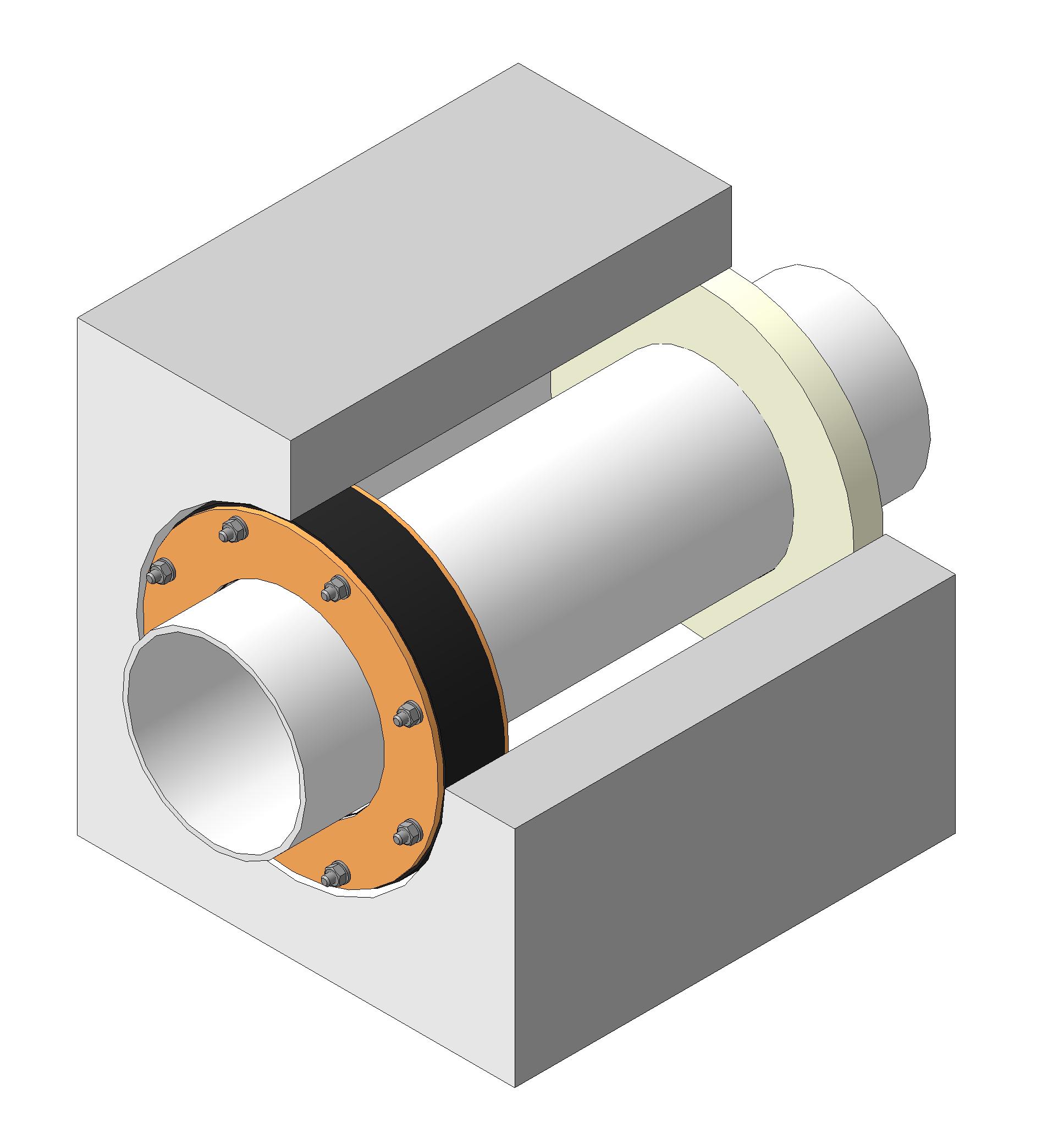

СНАРУЖИ

УВЕЛИЧИТЬ

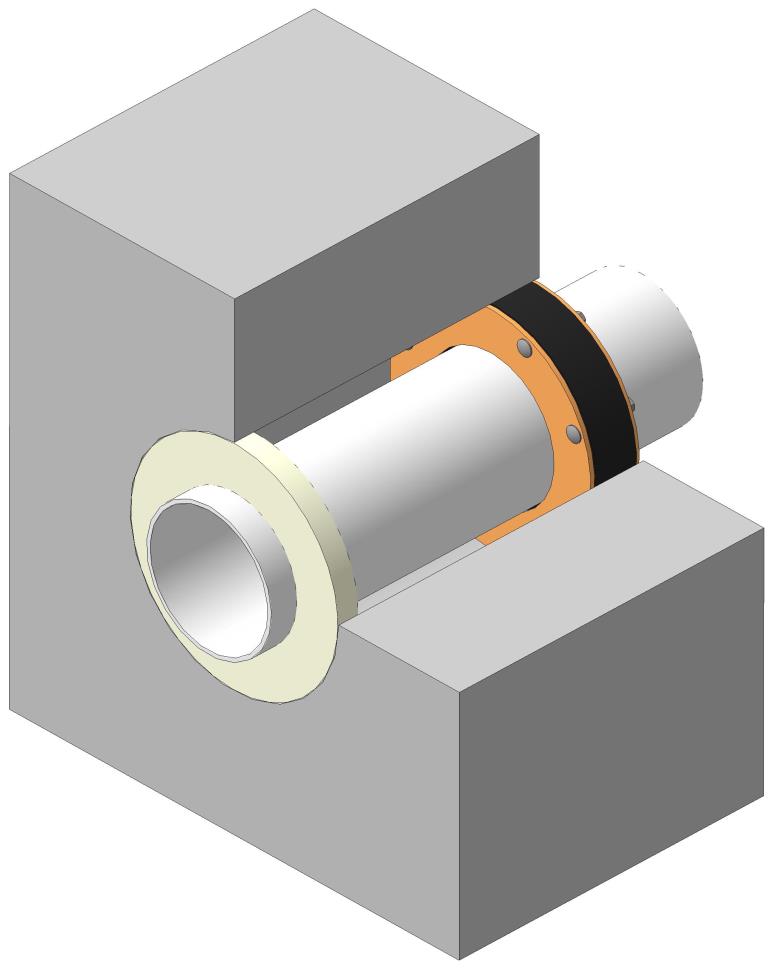

ВНУТРИ

УВЕЛИЧИТЬ



РАЗРЕЗ

свободное положение затянутое положение

УВЕЛИЧИТЬ

УВЕЛИЧИТЬ





МОНТАЖ ГЕРМОВТУЛОК

Шаг 1
Шаг 2
Шаг 3

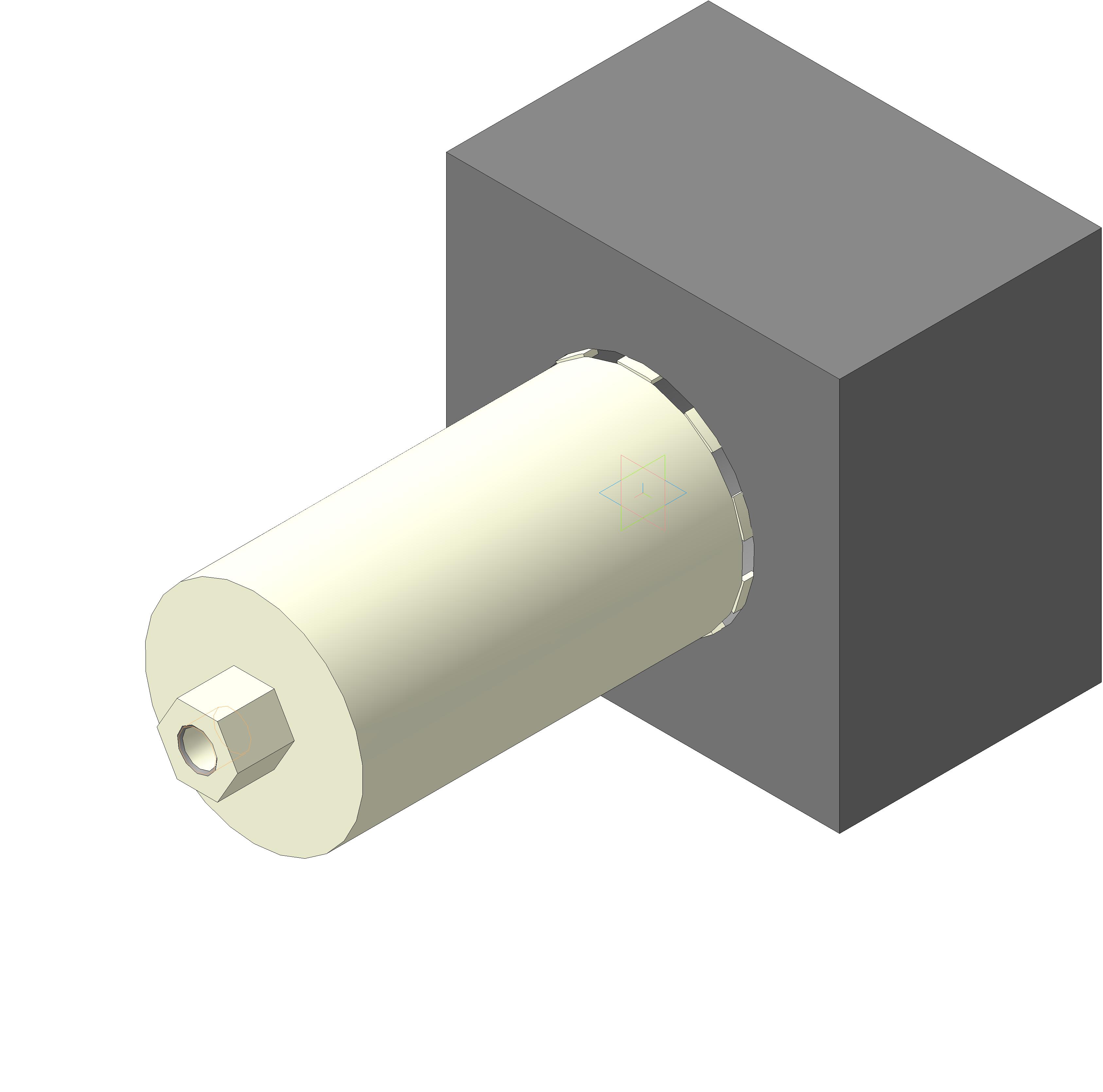

алмазное бурение отверский в бетоне для Компактов

монтаж Компакта



монтаж Компакта шаг3

ПРОБУРИТЬ ОТВЕРСТИЕ
ВСТАВИТЬ ГЕРМОВТУЛКУ
ЗАТЯНУТЬ ГАЙКИ



Алмазные коронки производятся IAAT под размеры гильз для удобства на объекте.

Перед установкой Гермовтулки в прямо-шовную гильзу, шов и окалину необходимо полностью зачистить до зеркала металла.

С обратной стороны ввода устанавливается опорно-направляющее кольцо (если ввод соосный)

или опорное седло (если требуется создать уклон).


Компакты могут устанавливаться в пробуренные отверстия без гильз.



РАЗМЕРЫ ГЕРМОВТУЛОК

Размеры Гермовтулок соответствуют размерам отечественных стальных труб
ГОСТ 10704-91, 10705-80, нержавеющих труб европейского производства и полимерным трубам всех размеров.

Стандартный диапазон размеров, по которым скорость производства составляет 5 дней:

Гильза: 700 мм,

Труба: 6.0 - 630 мм

Расстояние между отверстиями и краями Гермовтулки - не менее 20 мм.

Размеры в сторону увеличения и время изготовления согласуются при обработке заказа.





ТИПЫ ГЕРМОВТУЛОК



НЕРАЗЪЕМНЫЙ

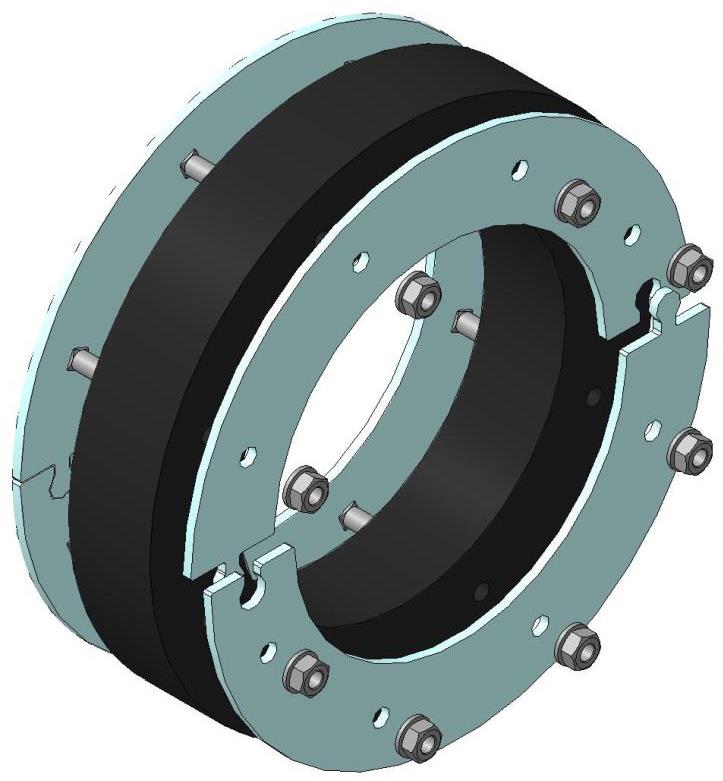

РАЗЪЕМНЫЙ





ИНФОРМАЦИЯ

  • Гермовтулки и Гермовставки производятся из нержавеющей стали на высокоточном оборудовании

  • Высокая точность размеров

  • Для всех размеров коронок (до 500 мм)

  • Для всех размеров гильз из труб ГОСТ 10704-91, 10705-80

  • Для всех размеров гильз из нержавеющих труб европейского производства

  • Для всех гильз из полимерных труб

  • Размеры стандартного ряда Гермовтулок: внешний 700 мм, внутренний до 10 мм

  • Максимальный внешний диаметр Гермовтулки: 1100 мм

  • Минимальное приближение внутреннего отверстия к краю Гермовтулки: 20 мм.

  • Минимальный зазор между отверстиями внутри Гермовтулки: 15 мм

  • Герметизируют широкие проемы: 2200 х 1100 мм

  • Широкий диапазон температур: -50°С +120°С

  • Выдерживают высокий уровень вибраций: до 0,45 мм/сек

  • Контактируют с кислотами, щелочами, бытовыми и промышленными сточными водами, ГСМ

  • Позволяют герметизировать любые межтрубные зазоры: 1-300 мм

  • ГЛУБИНА ЗАЛОЖЕНИЯ 0,5 - 40 м

  • Каждая Гермовтулка опрессовывается давлением, превышающим рабочее в 10-20 раз.

  • Гермовтулки производятся в соответствии с ТУ 3599-001-69581200-2013



КОНФИГУРАЦИЯ ГЕРМОВТУЛОК И ГЕРМОВСТАВОК

Стандартный Компакт

Стандартная Гермовтулка применяется для всего размерного ряда труб, независимо от соотношения диаметров гильз и рабочих труб.

По специальному заказу производятся Гермовтулки, имеющие смещение рабочей трубы по любой оси координат.

Главным условием производства является сохранение межтрубного зазора 20 мм.

Если межтрубный зазор значительно меньше, применяется накладной фланец с втулкой, компенсирующий значене необходимого межтрубного зазора.




Компакт для прямоугольного проема

Гермовставка квадратная или прямоугольная применяется там, где в качественном монолите закладываются проемы, опалубка для которых делается из финской фанеры с высокой точностью и правильностью углов.

Если прямоугольный проем выполнен небрежно, лучше применить накладной фланец со втулкой.

Таким образом, любая неточность геометрии проема будет компенсирована.


компакт многотрубный

Многотрубная Гермовставка целесообразен для герметизации труб небольшого диаметра.

Например, из технологического колодца выходит ряд труб для поливочной системы.

Многотрубную Гермовставку можно применить для кабельных вводов, расположенных в ряд.



Компакт двухтрубный

Двухтрубная Гермовтулка удобная для прокладки двух труб одинакового или разного диаметра.

Двухтрубная Гермовтулка часто применяют для вводов теплотрассы (подающая и обратная магистраль)

Двух/четырех-трубная Гермовтулка выручает в тех случаях, когда через утеплитель течет вода (например, нарушена изоляция теплотрассы из гофротрубы).
Рабочие трубы перед Гермовтулкой оголяются и надежно герметизируются, а кожух теплотрассы остается в зоне гильзы. Внутрь теплотрассы можно установить датчик влажности, который вовремя известит службу ЖКХ об аварии.

В ряде случаев в одну трубу подается сжатый воздух, а из другой стекает конденсат или вода.




Компакт для гофротруб труб Микрофлекс, Рехау, Упонор

Гермовтулка для гофрированных труб

Содержит внутри фланец- фиксатор, который вставлется внутрь канавки гофро-трубы.

После крепления Гермовтулки, промежуточный фланец не даст гофро-трубе возможности линейного перемещения в зоне ввода.

Таким образом ввод гофротрубы становится загерметизированной "мертвой опорой".



Компакт для профильных труб

Гермовставки для профильных труб находят широкое

применение в дизайнерских решениях на фасадах

зданий, проходах через перекрытия и множестве

других случаев.





ТОЛЩИНА ГЕРМОВТУЛОК И ГЕРМОВСТАВОК

размеры Компактов



Для всех стальных труб, проходящих в стальных гильзах применяются однослойные Гермовтулки

Двухслойные Гермовтулки применяются для гофро-труб или пластмассовых труб, проходящих через пластмассовые гильзы





ФОРМА ЗАКАЗА ГЕРМОВТУЛОК

Заказ с объекта



Форма заказа Компактов

Заказ проектировщика

Форма заказа Компактов при проектировании

Скачать форму: Форма заказа Компактов Скачать форму: Форма заказа Компактов







Любой рабочий с помошью уровня, угольника и рулетки может снять точные размеры геометрии ввода с проложенными трубами.

При проектировании заполняется вторая форма.



УЗЛЫ С ГЕРМОВТУЛКАМИ


Компакты на выносных гильзах

IAAT проектирует и производит накладные фланцы с выносными гильзами различного диаметра и расположения.

Такие узлы решают сложные задачи организации проходок

В одной Гермовтулке могут проходить несколько труб, в другой несколько электро-кабелей.

Максимальный размер герметизируемого проема - 2200 х 1100 мм.

Все детали конструкции изготовлены из нержавеющей стали.

В ряде случаев, накладные фланцевые гильзы можно крепить на уже подготовленную металлическую поверхность.





 Конструкции узлов ввода водопровода, водостока, канализации, теплотрассы, силовых электрокабелей.

узел прохода водопровода через фундамент

Ввод с гильзой из нержавеющей стали и плоским фланцем для крепления гидроизоляции.

В бетоне бурится отверстие алмазной коронкой IAAT, точно рассчитанной под диаметр нержавеющей трубы гильзы.

После бурения на внутреннюю часть отверстия наносится герметик FIX ALL, устраняющий зазор между гильзой и бетоном.

Далее закрепляется плоский фланец, приваренный к гильзе.
На фланец крепится вертикальная гидроизоляция (зеленая), которая прижимается вторым, прижимным фланцем.

Внутрь гильзы вставляется соответствующий Компакт.


герметизация узла ввода водопровода и канализации через фундамент с теплоизоляцией и кирпичной кладкой

Ввод в асбестовой гильзе

Если при строительстве применяется утепление фундамента с защитой утеплителя кирпичной кладкой, в монолит закладывается асбестовая или фиброцементная гильза, внутри которой устанавливается любой подходящий элемент герметизации:

- Stopaq FN2100,

- Гермовтулка.

Узел для фундамента с утеплителем и кирпичной кладкой

Если при строительстве здания в бетоне не была заложена гильза (по многим причинам), то для герметизации ввода применяется узел, состоящий из двух накладных и двух прижимных фланцев.
Так же, как и в первом варианте, бурится отверстие коронкой IAAT.

Между первым накладным и прижимным фланцами крепится вертикальная гидроизоляция (как правило Технониколь), затем крепится утеплитель, кирпичная кладка, штукатурка, на которую крепится второй накладной фланец. На него крепится второй слой гидроизоляции, которая фиксируется вторым прижимным фланцем.

В торце узла вставляется Гермовтулка с рабочей трубой. После установки Гермовтулки остаток гильзы закрывается термоусадочной манжетой ТМ с клеевым слоем для защиты от попадания грязи.

Выносной Узел герметизации ввода водопровода, теплотрассы

Устройство вводов с межтрубными микро-зазорами.
(Когда невозможно вставить ни один элемент герметизации)

При устройстве вводов с микро-зазорами, на рабочую трубу наносится состав Fix-ALL (желтый цвет), а затем, медленно вставляя трубу движением наружу, наносится дополнительный слой Fix-ALL, заполняя остаток зазора.
Таким образом достигается гидроизоляция бетона в отверстии ввода.
Для завершения комплектации узла ввода, на рабочую трубу со стороны сухого помещения устанавливается выносная фланцевая система с Компактом, соответствующим материалу и температуре трубы.

Узел герметизаци ввода водопровода и канализации с защитной манжетой от попадания грязи

Узел ввода водопровода в бетонной стене колодца или монолитного
фундамента с применением герметика Stopaq FN2100 и защитной манжеты VDW. Технология незаменима для рваных отверстий ввода.

Применяется для защиты ввода грунта от попадания грязи.

Со стороны грунта ввод защищает манжета VDW, компенсирующая радиальные и осевые движения трубы, обеспечивающая герметизацию ввода при внешнем давлении воды до 0,5 бар (отметки -5000).

Со стороны сухого помещения ввод герметизируется Stopaq FN 2100.



 узла ввода пожарного водопровода с вибрацией

При наличии вибрации (насосные станции в системах пожаротушения) в зоне ввода применяется Гермовтулка-вибро в сочетании с опорно-центрирующим кольцом или опорным седлом и уплотнительной манжетой VDW.

Манжета VDW компенсирует радиальные и осевые движения трубы и обеспечивает герметизацию ввода до 0,5 бар.

герметизация узла ввода водопровода,теплотрассы, канализации в гильзе с малым зазором

Герметизация ввода с наружной стороны накладной гильзойс гермовтулкой и концевой манжетой KG/KO/KT.

Способ применяется в тех случаях, когда в зоне ввода возможны осевые перемещания рабочей трубы.

Для создания опоры и центрирования рабочей трубы в отверстии ввода, используется опорно-направляющее кольцо. ОНК не дает возможности трубе искривляться и перекашиваться.

герметизация узла ввода водопровода, теплотрассы, канализации в гильзе со смещением

Герметизация ввода с Гермовтулкой и уплотнительной манжетой VDW для защиты от попадания в зону ввода грунта, грязи, агрессивных веществ.

Манжета VDW компенсирует радиальные и осевые движения трубы и обеспечивает герметизацию ввода до 0,5 бар.

Для создания опоры и центрирования рабочей трубы в отверстии ввода, используется опорно-направляющее кольцо. ОНК не дает возможности трубе искривляться и перекашиваться.

герметизация узла ввода водопровода,теплотрассы,канализации в прямоугольном отверстии

Для герметизации вводов в прямоугольных проемах применяется Гермовставка индивидуального исполнения под геометрию Заказчика.

Для крепления вертикальной гидроизоляции в области ввода, с наружной стороны устанавливается фланцевый выносной элемент со втулкой. Фланец герметично крепится к стене, а гермовтулка обеспечивает герметизацию рабочей трубы в канале или в грунте.

Для предотвращения попадания грязи в зону ввода используют термоусадочные манжеты ТМ.

герметизация узла ввода водопровода,теплотрассы,канализации с выносным герметизирующим элементом и термоусадкой

Герметизация ввода с наружной стороны выносным элементом с Гермовтулкой и термоусадочной манжетой ТМ, предотвращающей попадание грязи в конструкцию ввода.

Способ применяется в тех случаях, когда рабочая труба статична или находится вблизи мертвой опоры.

Для создания опоры и центрирования рабочей трубы в отверстии ввода, используется опорно-направляющее кольцо. ОНК не дает возможности трубе искривляться и перекашиваться.

герметизация узла ввода водопровода,теплотрассы, канализации со смещением в гильзе без отключения сети

Если труба сильно смещена относительно центра отверстия ввода, применяется система Гермовтулка специального исполнения.

Для защиты от попадания в зону ввода грунта, грязи используется манжета VDW.

Для заказа Гермовтулки с эксцентричным отверстием вводов, используйте специальную форму заказа.

герметизация узла ввода водопровода,канализации,теплотрассы с сильной вибрацией

При наличии в зоне ввода вибрации, применяется Гермовтулка-вибро с геометрией эластомера, рассчитанной на вибрац,ионные нагрузки.

Узел комплектуется опорно-направляющим кольцом и уплотнительной манжетой VDW.

Манжета VDW компенсирует радиальные и осевые движения труб и обеспечивает герметизацию ввода при высоком уровне вибрации.

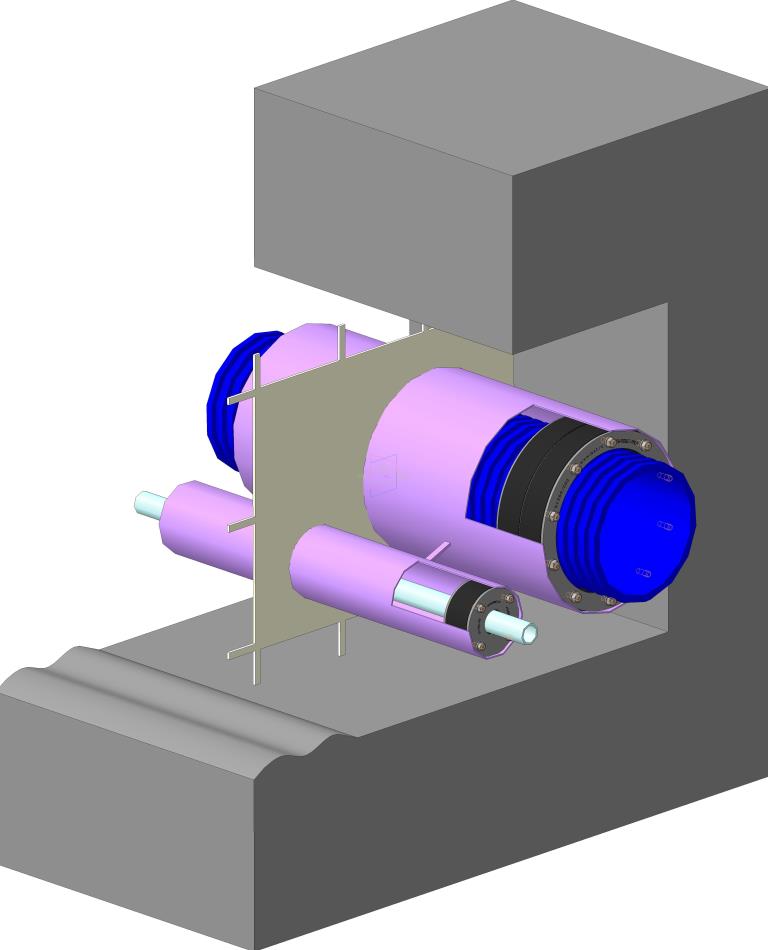

Герметизация вводов в прямоугольных проемах

Герметизация мнотрубных вводов в проеме.
При проектировании фундаментов проектировщики часто закладывают прямоугольные проемы. После того, как определилось, какие трубы будут проходить через эти проемы, возникает проблема, как их герметизировать? В IAAT разработан надежный узел герметизации, который состоит из плоского фланца, равноудаленного от стен проема, для того, чтобы бетон мог безпрепятственно проникнуть по всему объему проема и вваренных гильз для герметизации межтрубных зазоров рабочих труб. Размеры таких узлов неограничены и определяются при конструировании в каждом случае индивидуально.

Герметизация Кабельных вводов в силовые подстанции

Герметизация электрических кабельных вводов. При строительстве фундамента, в монолит закладываются асбестовые гильзы.
Пространство между кабелем и гильзой заполняется герметиком Stopaq FN2100.
Кабельные вводы герметизируемые Stopaq FN2100 всегда ремонтопригодны, т.к. герметик не затвердевает, оставаясь пластичным (как пластилин) весь срок службы.
Весь узел может быть изготовлен как единая конструкция из полиэтилена. Внутрь каждой гильзы можно вставить Гермовтулку, соответствующую диаметру кабеля.



Скачать чертежи узлов ввода водопровода, водостока, канализации, теплотрассы, силовых электрокабелей.



Узел ввода водопровода в 2-х вариантах: Stopaq FN2100 и Компакт с фланцем под гидроизоляцию применяется при невозможности установить элемент герметизации межтрубный зазор  1. Узел ввода водопровода в 2-х вариантах: Stopaq FN2100 и Гермовтулка с фланцем под гидроизоляцию (применяется при невозможности установить элемент герметизации в межтрубный зазор)
узел ввода водопровода в колодцы из бетонных колец  2. Узел ввода водопровода в колодцы из бетонных колец
Узел ввода водопровода в колодцы из бетонных колец  3. Узел ввода водопровода в колодцы из бетонных колец с жестким фиксированием трубы подбетонкой с внешней стороны (узел Моспроект-2)
Узел ввода водопровода с фланцевой манжетой для восстановления гидроизолиции  4. Узел ввода труб с применением Stopaq FN2100 и фланцевой манжеты VDW для защиты от попадания в зону ввода грунта, грязи. Манжета монтируется под вертикальную гидроизоляцию
Узел ввода пожарного водопровода с вибрацией  5. Виброустойчивый узел трубного ввода с фланцевой манжетой VDW
Выносной узел ввода водопровода, теплотрассы для гильз с малым межтрубным зазором  6. Выносной узел трубного ввода с Гермовтулкой и фланцевой манжетой DGW
Виброустойчивый узел герметизации водопровода, теплотрассы  7. Виброустойчивый узел ввода труб с Гермовтулкой и защитной прижимной манжетой VDW
Узел для ремонта кабельных вводов затопляемых силовых подстанций  8. Ремонт кабельных вводов электрических силовых подстанций
Узел герметизации отверстия резервного кабельного ввода затопляемых силовых электрических подстанций  9. Резервирование кабельного ввода в электрических силовых подстанциях
1.Узел ввода водопровода в 2-х вариантах: Stopaq FN2100 и Компакт с фланцем под гидроизоляцию применяется при невозможности установить элемент герметизации межтрубный зазор 2.узел ввода водопровода в колодцы из бетонных колец 3.Узел ввода водопровода в колодцы из бетонных колец 4.Узел ввода водопровода с фланцевой манжетой для восстановления гидроизолиции 5.Узел ввода пожарного водопровода с вибрацией 6.Выносной узел ввода водопровода, теплотрассы для гильз с малым межтрубным зазором 7.Виброустойчивый узел герметизации водопровода, теплотрассы 8.Узел для ремонта кабельных вводов затопляемых силовых подстанций 9.Узел герметизации отверстия резервного кабельного ввода затопляемых силовых электрических подстанций

КОМПЛЕКТЫ ДЛЯ СЛОЖНЫХ СЛУЧАЕВ

Когда имеются широкие проемы, в которых уже проложены трубы и нет возможности остановить эксплуатацию бъекта, на помощь приходят специально разработанные и изготовленные IAAT узлы герметизации.

Пример:

Полная сборка разъемного

узла для герметизации

широкого прямоугольного

проема.

Без отключения воды.



Шаг 1.



1.1. Установка анкерных креплений



1.2. Нанесение герметика на бетон в зону прижимного фланца











Шаг 2.



2.1. Крепление прижимного фланца

2.2. Крепление внешнеей обоймы Гермовтулки









Шаг 3.



3.1. Крепление эластомера







Шаг 4.



4.1. Установка замыкающего фланца



4.2. Протяжка всех соединений динамометрическим ключем



4.3. Через 2 часа контрольная протяжка



Это не единственный пример.

Компания IAAT способна разработать и изготовить практически любой узел, гарантирующий надежность результата.



УЗЕЛ ВВОДА ЧЕРЕЗ ФУНДАМЕНТ, УТЕПЛИТЕЛЬ, КИРПИЧНУЮ КЛАДКУ И ДВОЙНУЮ ГИДРОИЗОЛЯЦИЮ




Все способы пригодны для применения в прямом контакте с питьевой водой, кислотами, щелочами, другими

горячими и агрессивными средами.

Все зависит от эластомера, тип которого выбирается при проектировании.

Производство эластомеров IAAT обеспечивает все необходимые параметры.





Срок разработки и производства узлов герметизации под размеры Заказчика: 7-14 рабочих дней.



Телефон КБ: +7 495 733 9979

Skype: watertechnik



Условия для региональных дилеров: Нажмите здесь: >>>







Copyright 2007-2017 "IAAT"

Все права защищены законом.

Копирование материалов сайта запрещено.

Рейтинг@mail.ru rambler's top100


Компания "ИГОРЬ и АНДЕРС Эдвэнсед Технолоджи"
142791 Новая Москва, Сосенки-15
телефон: + 7 (495) 733 99 79

Email: info@iaat.ru
